El principio de abstracciones estables
Un
componente debe ser tan abstracto como estable.
¿Dónde se ubica la política de alto nivel?
La
política de alto nivel hace referencia a los requisitos que el
sistema demanda los cuales están especificados por las reglas de
negocio. Estas reglas de negocio deberían estar en componentes que
sean estables (I = 0). Los componentes inestables (I = 1) deberían
contener políticas volátiles de manera que estas son fáciles de
cambiar.
No
obstante, si las políticas de alto nivel se ubican en componentes
estables este código va a ser difícil de cambiar. Esto podría
conllevar que las políticas de alto nivel sean difíciles de cambiar
y se conviertan en algo inflexible.
¿Cómo
un componente máximamente estable (I = 0) puede ser lo
suficientemente flexible como para soportar un cambio? La respuesta
viene dada por el «Open-Close Principle» el cuál establece que un
artefacto software debería estar abierto para extensión pero
cerrado para modificación. El objetivo es crear clases que sean lo
suficientemente flexibles para que se puedan extender sin requerir
modificaciones.
¿Qué
tipo de clases cumplen este objetivo? Las clases abstractas.
Introducción al principio de abstracción estable
El
«Stable Abstract Principle» establece que un componente
estable también debería ser abstracto de manera que su estabilidad
no compromete su flexibilidad.
Un
componente inestable debería contener código concreto desde que su
inestabilidad permite cambiar este código fácilmente.
Los
componentes estables deberían estar implementados por interfaces y
clases abstractas de maneras que se puedan extender. Estos
componentes extensibles son lo suficientemente flexibles como para no
restringir la arquitectura.
La
combinación del «Stable Abstract Principle» junto con el «Stable
Dependency Principle» forman el «Dependency Injection Principle»
para los componentes. El «Stable Dependency Principle» establece
que las dependencias deberían apuntar en dirección de la
estabilidad mientras que el «Stable Abstract Principle» establece
que la estabilidad implica abstracción. De esta manera, las
dependencias apuntan en la dirección de la abstracción.
El
«Dependency Injection Principle» hace referencia a clases y las
clases son o no pero no medio son. Esto significa que una clases es
abstracta o no lo es pero no es medio abstracta. No obstante, los
componentes tienen un rango de estabilidad (de 0 a 1) por lo que la
combinación de «Stable Dependency Principle» y el «Stable
Abstract Principle» permite que los componentes puedan ser
parcialmente abstractos y estables.
Midiendo la abstracción
La
abstracción de un componente viene dado por el valor del ratio de
interfaces y clases abstractas en el componente del total del número
de clases en el componente. A esto se le denomina métrica A.
-
Nc:
Número de clases en el componente.
-
Na:
el número de clases e interfaces abstractos en el componente.
-
A:
abstracción. A = Na
/ Nc.
La
métrica A tiene un rango de entre 0 y 1. Un valor de 0 implica que
el componente no tiene clases abstractas mientras que un valor de 1
es que contiene exclusivamente clases abstractas.
Nc:
Número de clases en el componente.
Na:
el número de clases e interfaces abstractos en el componente.
A:
abstracción. A = Na
/ Nc.
La secuencia principal
Dadas
las métricas de estabilidad («I»)) y abstracción («A») se puede
establecer una relación entre ellas. Para representar esta relación
se va a usar un gráfico en el que el eje vertical esté definida la
Abstracción mientras que en el horizontal está la estabilidad.
De
este gráfico se puede inferir que los componentes que tienen máxima
estabilidad y abstracción se encuentran en la esquina superior
izquierda mientras que los que son Inestables y concretos están en
la esquina inferior derecha.
Como
se ha visto anteriormente, todos los componentes tienen un grado de
estabilidad y abstracción por lo que se pueden establecer distintas
zonas de el gráfico. Estas zonas se pueden ver en el siguiente
gráfico.
Zona del dolor
Un
componente que esté en el punto (0,0) será un componente que tenga
la mínima inestabilidad y la mínima abstracción. Esto define un
componente altamente estable y concreto. Este tipo de componentes no
es deseable porque es rígido. No se pueden extender porque no es
abstracto y es muy difícil de cambiar por su estabilidad.
Los
componentes con un buen diseño no se esperan ver cerca del punto
(0,0). El área cerca de este punto se denomina Zona
del dolor
y
debería ser una zona de exclusión.
Un
buen ejemplo de entidades que caen en esta zona podría ser el
esquema de una base de datos. Estos esquemas son notoriamente
volátiles y extremadamente concretos. Esta es la razón por la cual
una interfaz entre la aplicación y la base de datos son tan
difíciles de administrar y porqué su actualización es un “dolor”.
Otro
ejemplo de software que se ubica en la zona podría ser una librería
de utilidad concreta. A pesar de que la librería tenga una máxima
inestabilidad puede que esta no sea volátil. Por ejemplo, si se
tiene una librería que formatea las fechas en una aplicación esta
podría ser tan comúnmente usada que cambiarla podría crear el caos
por lo que esta librería no es volátil.
Los
componente nos volátiles son inofensivos en la zona del dolor ya que
no es probable que se cambien. Son sólo los componentes volátiles
los que son problemáticos en esta zona. Cuanto más volátil es un
componente más doloroso será cambiar este. En realidad, la
volatilidad se podría considerar un tercer eje en el gráfico. El
gráfico anterior muestra el plano más doloroso cuando la
volatilidad es 1.
Zona de inutilidad
Los
componentes de esta zona tienen una abstracción máxima y no tienen
otro componentes que dependan de él. Así que, como componente es
inútil. Esta es la razón por la que se le llama Zona de inutilidad.
Estas
entidades de software suelen ser basura que no se ha eliminado.
Suelen ser clases abstractas que nadie ha implementado.
Un
componente en la zona de inutilidad tiene un porcentaje significativo
de tales entidades. Obviamente, la presencia de estas entidades
inútiles no es deseable.
Evitando la zona de exclusión
Parece
claro que los componentes más volátiles deberían mantenerse tan
lejos de las zonas de exclusión como sea posible. El lugar que está
más alejado de estas dos zonas es la línea que va desde el punto
(0, 1) al punto (1, 0). Robert C. Martin llama a esto la línea de
«Secuencia principal».
Un
componente que se ubica en la «Secuencia principal» no es demasiado
abstracto para su estabilidad ni demasiado inestable para su
abstracción. Este no es inútil ni particularmente doloroso. Otros
son dependientes de él en la medida que es abstracto mientras y este
depende de otros para extender ya es concreto.
Las
posiciones más deseables para un componente es uno de los dos
extremos de la línea de la «Secuencia principal». Los buenos
arquitectos se esfuerzan por posicionar la mayoría de sus
componentes en uno de estos dos puntos.
No
obstante, Rober C. Martin apunta que bajo su experiencia algunas
pequeñas fracciones de los componentes de sistemas con un tamaño
grande ni son perfectamente abstractos ni son perfectamente
estables.
Los
componentes que tienen las mejores características se encuentran en,
o cerca, de la «Secuencia principal».
Distancia desde la línea de la Secuencia Principal
Si
para los componentes es deseable que se encuentren en, o lo más
cerca posible, de la «Secuencia principal» entonces se puede crear
una métrica que mida cómo de lejos está el ideal.
Distancia
D = |A + I -1 |
|
El
rango de esta métrica es de 0 a 1. Un valor de 0 indica que el
componente se encuentra sobre la línea de secuencia principal
mientras que un valor de 1 se encuentra lo más alejado posible de la
«Secuencia principal».
Dada
esta métrica, un diseño se puede analizar respecto a su conformidad
general sobre la «Secuencia principal». Se puede calcular la
métrica D por cada componente. Cualquier componente que tenga un
valor que no esté cerca de 0 se puede reexaminar y reestructurar.
También
es posible el análisis estadístico de un diseño. Se puede calcular
la media y la varianza de todas las métricas D para los componentes
de un diseño. Nosotros podriamos esperar un diseño conforme a que
este tenga una media y una varianza cercana al 0. La varianza se
puede usar para establecer “límites de control” de manera que se
identifiquen componentes excepcionales en comparación con el resto.
En
el siguiente gráfico se puede apreciar como la mayor parte de los
componentes se encuentra cercana a la «Secuencia principal».
Algunos de ellos están a más de una desviación estándar (Z=1) de
la media. Merece la pena revisar estos componentes ya que o son muy
abstractos con pocas dependencias o son muy concretos con muchas
dependencias.

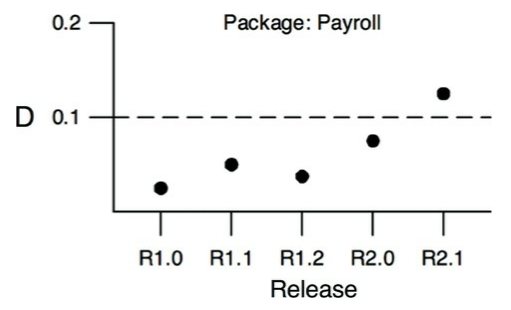

Otra
manera de utilizar la métrica D es ver como evoluciona este en el
tiempo. Por ejemplo, si tenemos un componente Payroll se puede
apreciar como en el siguiente gráfico hay algunas dependendencias
que han estado creciendo alrededor del componente sobre las últimas
fáses de release.
El
gráfico muestra una línea de control en D = 0.1. El punto R2.1 ha
excedido este límite de control, así que merece la pena encontrar
el porqué este componente está tan lejos de la secuencia principal.
